很多建筑行業(yè)的朋友打來電話前來咨詢機(jī)制砂用在建筑方面怎么樣?這個(gè)問題要詳細(xì)的看是機(jī)制砂的骨料是什么樣子的，機(jī)制砂的規(guī)格標(biāo)準(zhǔn)是什么程度的才能來判斷。下面河南紅星機(jī)器的工程師為大家介紹下機(jī)制的應(yīng)用。

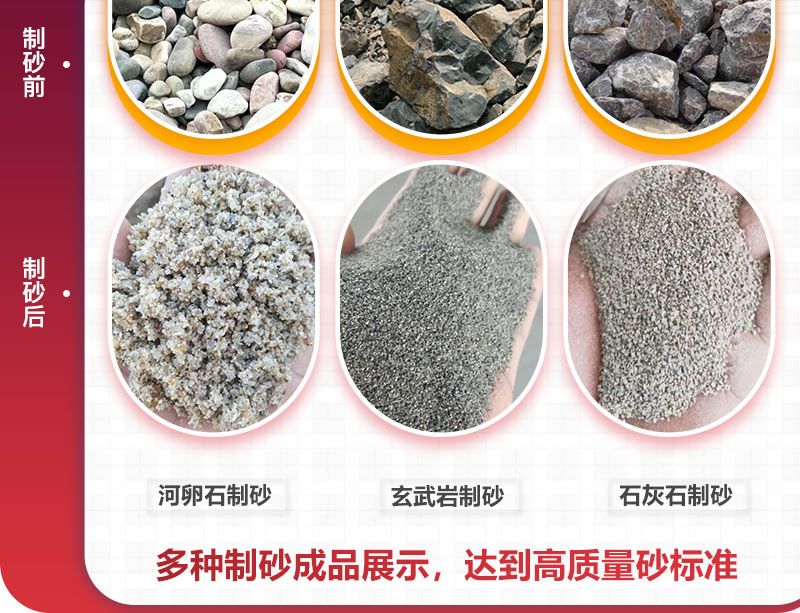

機(jī)制砂原料

機(jī)制砂是指通過制砂機(jī)和其它附屬制砂設(shè)備加工而成的砂子，成品更加規(guī)則，可以根據(jù)不同工藝要求加工成不同規(guī)則和大小的砂子，更能滿足日常需求。在高速公路瀝青混凝土路面中無論是采用SMA或Superpave路面技術(shù)，均對骨科粒形、級配提出來了很高要求，特別是玄武巖碎石中的針片狀含量，以前的反擊式破碎要加工工藝已不能滿足要求，為此我公司推出了能很好滿足路面要求的以VSI系列立式?jīng)_擊破碎機(jī)進(jìn)行破碎和整形的新破碎篩分工藝，由該工藝該生產(chǎn)的體質(zhì)骨科在眾多高速公路SMA路面得到廣泛應(yīng)用。

以河卵石為材料的機(jī)制砂具有抗壓性強(qiáng)、壓碎值低、抗腐蝕性強(qiáng)、抗壓性強(qiáng)、壓碎值低等特點(diǎn)，是修理公路、鐵路、機(jī)場跑道所用石料中較好的材料，是發(fā)展鐵路運(yùn)輸及公路運(yùn)輸?shù)幕?/p>

機(jī)制砂的應(yīng)用

以輝綠巖為骨料的機(jī)機(jī)制砂是鑄石、巖棉的原料，塊度大時(shí)可作飾面石材，還可用于制取耐酸堿的防腐涂料。輝綠巖的特征及廣泛的用途使得輝綠巖生產(chǎn)線有了很大的發(fā)展。

以花崗石為原料的機(jī)制砂巖質(zhì)堅(jiān)硬密實(shí)，質(zhì)地優(yōu)良，耐酸、耐腐、耐磨損，是一種優(yōu)質(zhì)耐腐蝕材料，可作鋪路石塊和建筑石料，開采花崗巖一度是一門重要的行業(yè)。

花崗巖制砂生產(chǎn)線

在建筑中砂石骨料在混凝土中的作用非常重要，它起著骨架作用，傳遞應(yīng)力，即使沒有水泥漿，骨料亦可支撐載重，同時(shí)抑制收縮，防止開裂。人工機(jī)制砂有兩大優(yōu)勢四大特點(diǎn)。即資源優(yōu)勢，可利用各種廢棄資源，同時(shí)，表現(xiàn)出價(jià)格或成本差別較大的特點(diǎn)。質(zhì)量優(yōu)勢，體現(xiàn)為質(zhì)量穩(wěn)定；顆粒級配合理、可調(diào)；石粉能合理利用等三大特點(diǎn)。但人工砂與天然砂相比，外表的粗糙和形狀的不良是主要的差別。外表的粗糙與形狀的欠圓，對于混凝土澆注時(shí)的流動性造成了不良的影響，這種不良的流動性會造成混凝土之中產(chǎn)生空隙，直接影響了工程的質(zhì)量。

制砂機(jī)設(shè)備現(xiàn)貨供應(yīng)

機(jī)制砂在混凝土中的應(yīng)用：

(1)選取符合技術(shù)要求的級配機(jī)制砂，可以取代河砂，按照合理的配合比設(shè)計(jì)方法配料，所得機(jī)制砂混凝士在和易性、表研整飾、強(qiáng)度、耐磨、抗于縮等性能上均能滿足一般混凝土工程的設(shè)計(jì)與施工工藝要求。

(2)配制～般混凝士的機(jī)制砂的技術(shù)要求為：質(zhì)地堅(jiān)硬、潔凈、級配符合規(guī)范，其較大粒徑不超過10mm，小于0．08mm石粉含量不大于7％。

(3)用于混凝士的機(jī)制砂應(yīng)進(jìn)行堿活性試驗(yàn)，經(jīng)堿集料反應(yīng)試驗(yàn)后，其試件應(yīng)無裂縫、酥裂、膠體外溢等現(xiàn)象，存規(guī)定的試驗(yàn)齡期內(nèi)膨脹率應(yīng)小于0．1％。預(yù)防措施有：①限制水泥含堿量(Na，0·eq％)，選用水泥含堿量=0．6％的“低堿水泥”；②采用非活性骨料；③摻適礦碴、粉煤灰、硅灰等混合材料。

(4)機(jī)制砂的細(xì)度模數(shù)宜控制在2．8～3．6之問，有資料表明：以3．0～3．3之問為佳。

(5)石粉對水泥機(jī)理增強(qiáng)表現(xiàn)在兩方面：①石粉在水泥水化反應(yīng)中起晶核作用，誘導(dǎo)水泥水化產(chǎn)物析品，加速水泥水化；②粉參與水泥水化反應(yīng)，生成水化碳錨酸鈣，并且鈣礬向單硫型的水化硫鋁酸鈣轉(zhuǎn)化。

(6)機(jī)制砂混凝士的和易性比天然河砂混凝士差，可通過改變砂率或加入適量石粉(小于7％)改善其和易性。

(7)攪拌進(jìn)料，宜用碎石分開：即水泥、碎石、機(jī)制砂或機(jī)制砂、碎石、水泥的方式，有利與骨料均拌，避免離析。

(8)當(dāng)用于泵送混凝土?xí)r，宜采用機(jī)制中砂，其通過300um篩孔的顆粒含不宜少于l5％，通過150um篩孔的顆粒含量不宜少于5％。
