螺旋分級機介紹

螺旋分級機實拍視頻

螺旋分級機是選礦的設備之一，借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。螺旋分級機應用于處理沖積砂礦，尤其適合于有用礦物單體解離度高而且呈扁平狀者。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

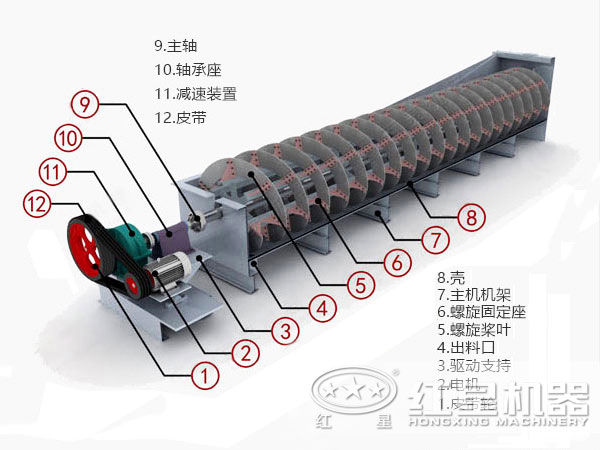

螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

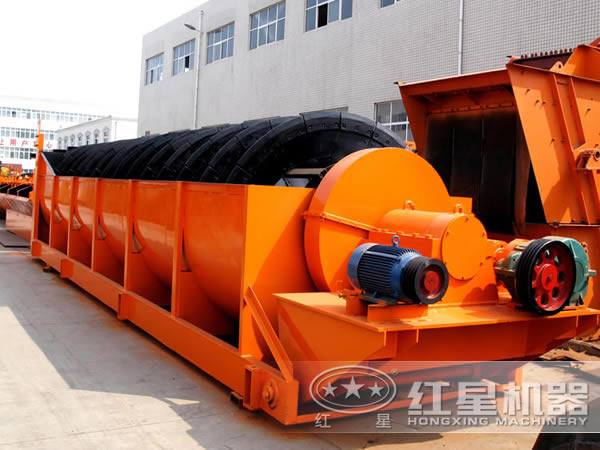

螺旋分級機圖片

螺旋分級機圖片

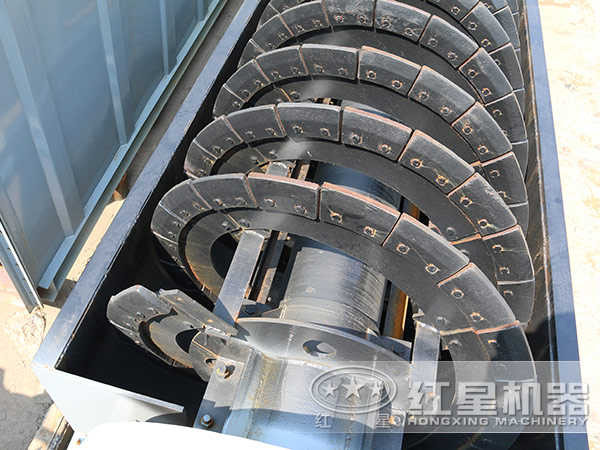

螺旋分級機的葉片

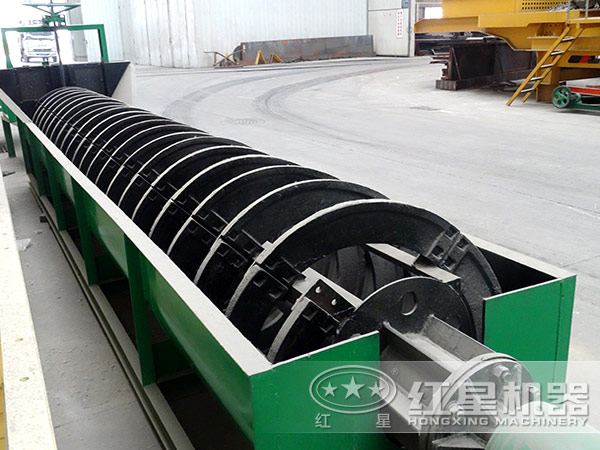

單螺旋分級機圖片

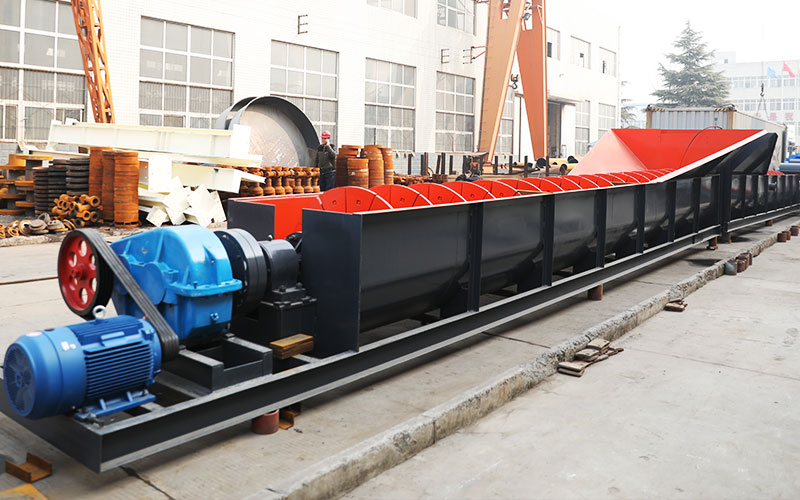

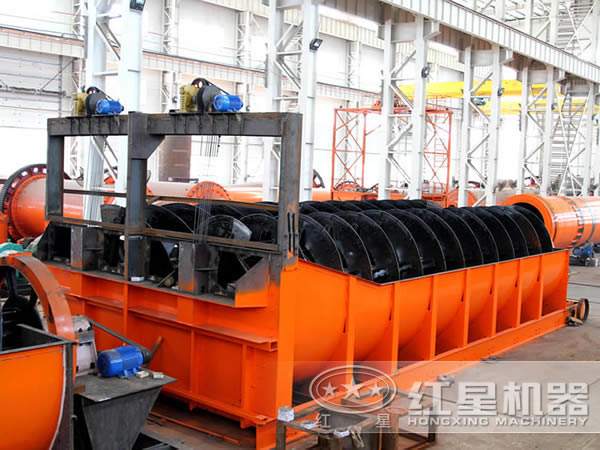

雙螺旋分級機圖片

螺旋分級機性能特點

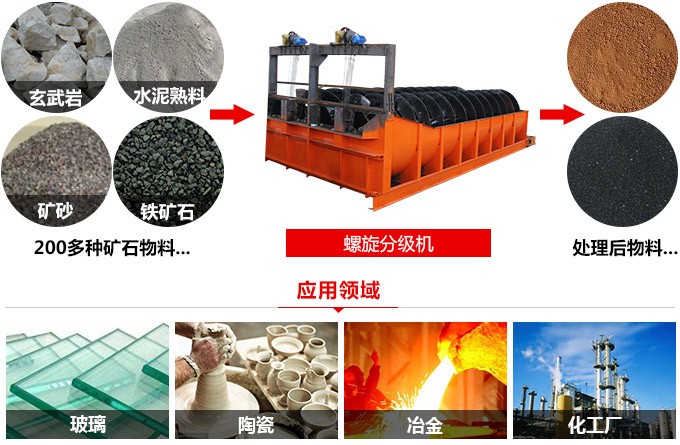

1、螺旋分級機分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。

2、螺旋分級機采用變頻控制技術，操作更簡潔，瓦片內襯，維修率非常低。

3、石粉質量易于控制，細度調整方便、靈活、可靠，0-0.75mm石粉含量在2%-15%之間可調。

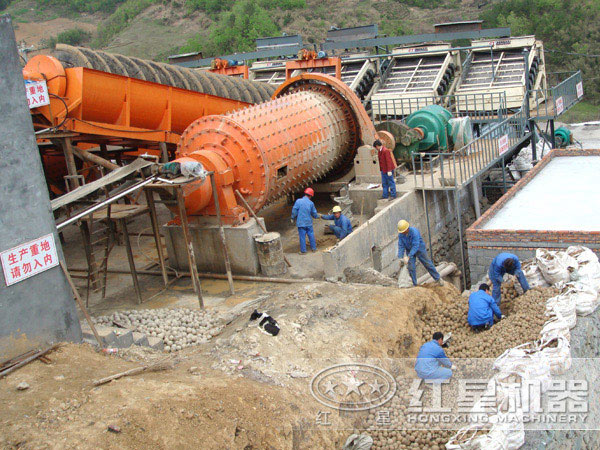

螺旋分級機工作現場圖片

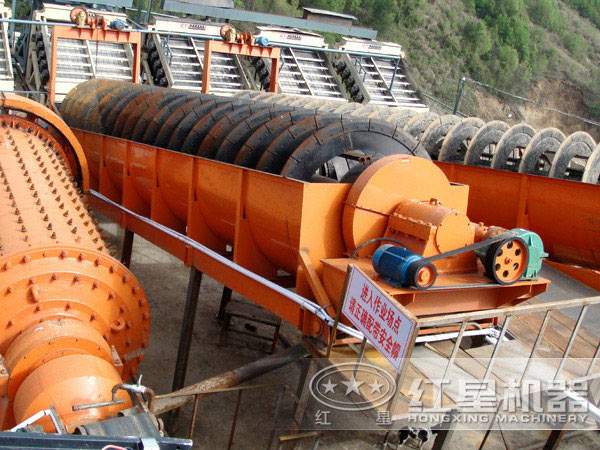

山東客戶螺旋分級機工作現場

螺旋分級機工作原理

該機工作時分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底，由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出，底座采用槽鋼，機體采用鋼板焊接而成，螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

螺旋分級機工作原理圖

螺旋分級機價格_廠家現貨供應

選購一臺螺旋分級機價格多少，通常在十幾到幾十萬元左右不等，其型號選擇不同，價格也不一樣，同時廠家選對了，就更劃算，歡迎隨時在線咨詢，獲取詳細數值，直銷廠家現貨供應，享更多優惠，有技術經理為您解答，及更多相關資訊。

紅星機器建廠四十多年，擁有26萬平方米專業廠房，不斷打磨自身生產工藝，也有完善出廠制度，保質保量、及時有效交付每一筆訂單，技術人員到廠培訓指導、免費安裝、調試等一系列服務，并支持“到廠參觀”，有專車免費接待，期待您的蒞臨！

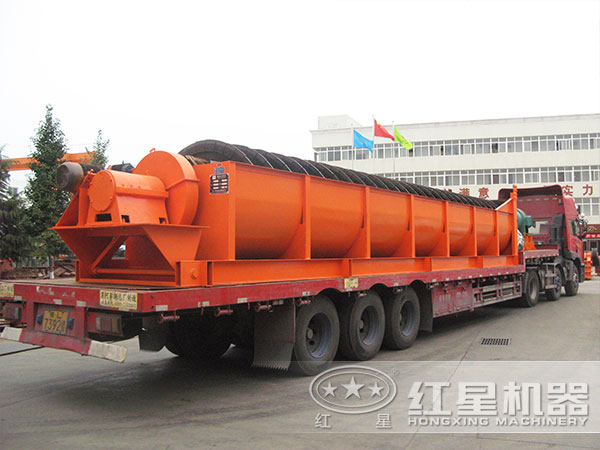

螺旋分級機設備發貨

螺旋分級機生產廠家：河南紅星礦山機器有限公司

螺旋分級機廠家地址：河南省鄭州市高新區檀香路8號

螺旋分級機價格咨詢電話：0371-67772626

螺旋分級機型號參數

型號	螺旋直徑	水槽長度	螺旋轉速(r/min)	處理量（t/d）		電動機功率		外形尺寸（mm≤）			總重
				按返砂	按溢流	傳動用	升降用	長	寬	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30		14300		23300	1410	----	----	17091	----	8680	84.8
